La norme de référence pour une passerelle industrielle ou une plateforme de travail donnant accès à une machine est l'EN ISO 14122-2. Elle encadre la largeur de passage, la hauteur libre, les ouvertures du plancher, la résistance et la protection contre la chute.
Plateforme de travail et passerelle, deux définitions
La norme distingue la plateforme de travail, surface horizontale où une personne se tient pour conduire, régler ou entretenir une machine, et la passerelle, qui sert à circuler d'un point à un autre. Les deux partagent l'essentiel des exigences, mais la plateforme ajoute des questions d'espace de travail : posture de l'opérateur, dépose des outils, place pour une pièce démontée. Un même ouvrage combine souvent les deux fonctions, avec un cheminement qui s'élargit au droit d'un poste d'intervention.
Le choix d'une plateforme ou d'une passerelle intervient après la démarche de la partie 1 de la série, qui conduit à préférer un accès de plain-pied ou un escalier avant toute solution plus contraignante. L'organisation générale de la série est présentée sur la fiche la série EN ISO 14122.
Exigences dimensionnelles et structurelles
| Exigence | Objet | Incidence sur le plancher en caillebotis |
|---|---|---|
| Largeur de passage | Permettre la circulation, et le croisement lorsque plusieurs personnes circulent | Largeur du plancher entre garde-corps, découpes autour des poteaux |
| Hauteur libre | Éviter les chocs à la tête sous les tuyauteries et les structures | Cote de niveau du plancher, épaisseur totale de l'ouvrage |
| Ouvertures du plancher | Empêcher la chute d'objets et la prise du pied | Choix de la maille, plinthe en rive |
| Résistance | Supporter les charges réparties et concentrées définies | Section des barres porteuses, portée, ossature |
| Déformation | Limiter la flèche perceptible et les ressauts | Critère de flèche, continuité entre panneaux |
| Protection contre la chute | Garde-corps au-delà d'une hauteur de chute | Platines et fixation des poteaux sur la structure |
Les valeurs chiffrées de ces exigences, qu'il s'agisse des largeurs minimales, de la hauteur libre, des dimensions maximales d'ouverture ou des charges d'essai, sont fixées par le texte de l'EN ISO 14122-2 et se lisent dans l'édition en vigueur. Elles ont évolué au fil des révisions et ne doivent pas être reprises d'un ancien cahier des charges sans vérification.

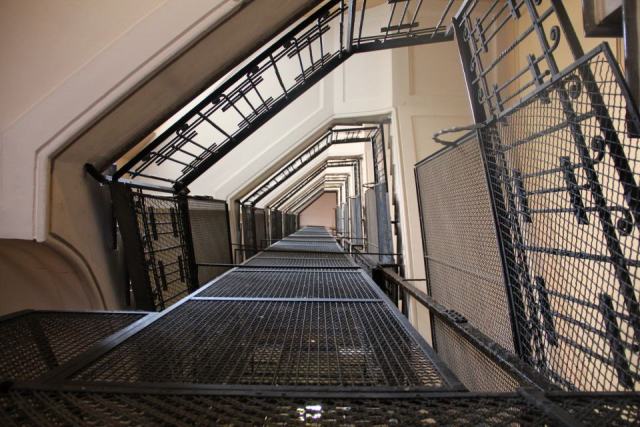

Le plancher ajouré et la chute d'objets
Un plancher en caillebotis est ajouré par nature. La norme n'interdit pas ces vides, mais elle en borne la dimension. L'objectif est double : un pied ne doit pas se coincer dans une ouverture, et une pièce ou un outil ne doit pas traverser le plancher pour tomber sur une personne située en dessous. Lorsque des postes de travail existent sous la passerelle, l'exigence sur les ouvertures devient plus sévère, et la maille se resserre en conséquence.
Trois réponses techniques se combinent selon les cas : une maille fine en caillebotis pressé, une tôle perforée ou larmée posée sur une partie du plancher, et une plinthe continue en rive qui retient les objets qui roulent. La plinthe est décrite par la partie 3 au titre des garde-corps. Les compromis entre ces solutions sont détaillés sur la fiche tôle larmée, tôle perforée ou caillebotis.
Charges, flèche et continuité du cheminement
La partie 2 définit les charges que le plancher et sa structure doivent supporter, sous forme d'une charge répartie et d'une charge concentrée appliquée à l'endroit le plus défavorable. Ces valeurs constituent un minimum. Une plateforme qui reçoit des pièces démontées, un palan ou des bacs de produits se calcule avec des charges d'exploitation supérieures, fixées par le maître d'ouvrage et par l'analyse des opérations de maintenance.
La déformation est traitée au même rang que la résistance. Un panneau qui fléchit de façon perceptible sous le pas inquiète l'usager, et un écart de niveau entre deux panneaux ou entre le plancher et un palier crée un risque de trébuchement. La continuité suppose des panneaux de même hauteur, des appuis au même niveau et des jeux réduits entre éléments. La méthode de dimensionnement est exposée sur la fiche charge et portée d'un caillebotis.
Protection contre la chute en bord de plateforme
Au-delà d'une hauteur de chute fixée par la norme, la plateforme reçoit un garde-corps sur ses côtés ouverts. La partie 2 dit quand il est requis ; la partie 3 décrit sa composition, avec une main courante à 1 100 mm au moins, une lisse intermédiaire et une plinthe. Le raccord du garde-corps sur la structure porteuse, et non sur le caillebotis lui-même, garantit qu'il résiste aux efforts horizontaux. La fiche garde-corps industriels et norme développe ces points.
- Les accès au plancher, en tête d'escalier ou d'échelle, se protègent par un portillon ou un dispositif qui empêche la chute dans la trémie.
- Les trappes de visite dans le plancher se referment de niveau et se signalent.
- Un espace entre plancher et machine assez large pour qu'un pied y passe se comble ou se protège.
À retenir
- L'EN ISO 14122-2 impose des exigences de résultat ; les chiffres exacts se lisent dans l'édition en vigueur, pas dans un ancien cahier des charges.
- La maille du plancher se choisit d'abord en fonction de ce qui se trouve sous la passerelle.
Paliers, changements de niveau et liaisons
Une passerelle relie rarement deux points au même niveau sans transition. Les changements de niveau se traitent par un escalier conforme à la partie 3 plutôt que par une marche isolée, source fréquente de trébuchement. Les paliers en tête et en pied d'escalier offrent une surface suffisante pour s'arrêter avant la première marche, et l'ouverture de la volée se protège sur les côtés. Au raccord avec une machine, l'écart entre le bord du plancher et le bâti se réduit au minimum, et les éléments mobiles proches du cheminement reçoivent des protecteurs. Le dessin de ces liaisons est développé sur la fiche des marches en caillebotis.
Vérification et inspection en service
La conformité d'une passerelle ne s'arrête pas à sa réception. Les panneaux se desserrent, une découpe de maintenance non renforcée affaiblit une rive, un garde-corps démonté pour une intervention est remonté sans plinthe. Une inspection périodique vérifie la présence et le serrage des fixations, l'état des barres et du revêtement, la continuité des plinthes et l'absence de modification non étudiée. La conception d'ensemble de ces ouvrages est traitée dans la rubrique normes et sécurité.
Sources : norme EN ISO 14122-2, plateformes de travail et passerelles ; norme EN ISO 14122-1, choix d'un moyen d'accès fixe ; norme EN ISO 14122-3, escaliers, échelles à marches et garde-corps.
