Tôle larmée, tôle perforée et caillebotis répondent à la même demande, un plancher métallique praticable, mais réagissent tout autrement à l'eau, à la lumière, à l'air et aux objets qui tombent : la tôle pleine ferme le plancher, le caillebotis le laisse traverser.
Trois familles de planchers métalliques

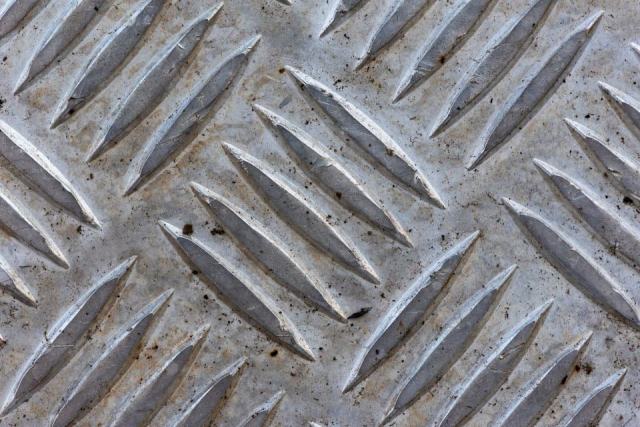

La tôle larmée est une tôle laminée dont une face porte des reliefs allongés, les larmes, disposés en chevrons ou en losanges. Pleine et étanche, elle se pose sur une ossature rapprochée ou se raidit par pliage. La version en aluminium, à motifs proches, est répandue sur les marchepieds et les planchers de véhicules.
La tôle perforée est une tôle pleine dans laquelle une presse a poinçonné des trous ronds, carrés ou oblongs selon un réseau régulier. Les pastilles retirées constituent une chute, au contraire du déployé décrit dans la fiche sur le métal déployé. Pour un usage de plancher, la perforation s'accompagne souvent d'un emboutissage : les planchers antidérapants emboutis présentent des bossages ou des collerettes dentelées autour des trous, et se plient en profils raidis qui franchissent seuls une petite portée.
Le caillebotis, enfin, n'est pas une tôle mais un assemblage de barres porteuses posées sur chant et de barres de répartition. Sa hauteur lui donne sa raideur ; son ajourement est maximal. L'ensemble de ces produits relève de la rubrique procédés de fabrication.
Écoulement, lumière et ventilation
Sur un plancher extérieur ou un sol lavé, l'eau doit partir. La tôle larmée la retient en surface, la dirige vers les bords et impose une pente ou des trous d'évacuation. La tôle perforée la laisse passer en proportion de son taux de vide. Le caillebotis l'évacue presque intégralement, ce qui en fait la solution habituelle des quais, des passerelles exposées et des zones de lavage.
La même logique vaut pour la lumière et l'air. Une passerelle en caillebotis au-dessus d'un atelier laisse descendre l'éclairage zénithal et ne gêne pas la ventilation ; une tôle pleine crée une zone d'ombre et peut piéger des vapeurs ou des fumées. Dans un local où des gaz plus lourds ou plus légers que l'air doivent circuler, l'ajourement du plancher est une donnée de conception, et pas seulement un détail d'aspect.
Comparatif selon les critères d'exploitation
| Critère | Tôle larmée | Tôle perforée ou emboutie | Caillebotis |
|---|---|---|---|
| Évacuation de l'eau | Nulle, pente nécessaire | Partielle, selon le taux de vide | Quasi totale |
| Passage de la lumière et de l'air | Aucun | Partiel | Élevé |
| Retenue des petits objets | Totale | Selon le diamètre des trous | Selon la maille, faible en maille large |
| Rigidité propre | Faible, ossature serrée ou pliage requis | Moyenne si profil embouti plié | Élevée grâce à la hauteur des porteuses |
| Adhérence sèche | Correcte | Bonne sur collerettes dentelées | Bonne, renforcée par le crantage |
| Adhérence en milieu gras | Médiocre, film continu | Bonne si emboutissage agressif | Bonne en version crantée |
| Nettoyage | Simple en surface, salissures retenues | Moyen | Débris qui tombent, dessous à nettoyer |
| Confort de roulage | Bon | Moyen | Variable selon la maille |
Le tableau ne hiérarchise pas les produits : chacun l'emporte sur un critère. L'arbitrage se fait sur la fonction principale du plancher.
Poids et rigidité à portée égale
Une tôle travaille en flexion sur sa faible épaisseur ; pour franchir une portée, elle doit être épaisse, pliée ou soutenue par des raidisseurs. Le caillebotis place au contraire la matière sur chant, là où elle résiste le mieux, et franchit des portées sensiblement plus grandes pour une masse au mètre carré comparable. La masse d'un caillebotis se calcule à partir de la section des porteuses, de leur nombre au mètre et de la masse volumique de l'acier, 7 850 kg/m3 ; la méthode est détaillée dans la fiche sur le poids d'un caillebotis.
Pour une tôle, la masse surfacique se calcule plus simplement encore : épaisseur multipliée par la masse volumique, à laquelle s'ajoute le relief des larmes, que les fabricants intègrent dans leurs tables. La comparaison pertinente porte toutefois sur l'ensemble plancher et ossature, et non sur le seul platelage.
Le bruit entre aussi en ligne de compte. Une tôle mince posée sur ossature résonne sous les pas et sous le roulage, surtout si ses fixations se desserrent ; un caillebotis, plus raide et ajouré, reste plus discret. À l'inverse, une tôle se peint, se marque et se nettoie à la raclette, ce qui intéresse les zones de stockage et les planchers de véhicules où la propreté de surface l'emporte sur l'évacuation.
Chute d'objets et protection des niveaux inférieurs
Au-dessus d'un poste de travail, d'une voie de circulation ou d'un équipement sensible, rien ne doit tomber du plancher. La tôle pleine règle la question d'emblée. Le caillebotis exige une maille serrée, une tôle de recouvrement locale ou une plinthe en rive ; la norme EN ISO 14122-2 encadre les ouvertures admises dans les planchers des moyens d'accès aux machines, et la fiche sur les plateformes et passerelles selon l'EN ISO 14122-2 en expose la logique.
Une solution mixte se rencontre souvent : caillebotis sur l'essentiel de la surface, tôle larmée ou perforée boulonnée au droit des zones de travail. Cette combinaison garde l'évacuation et la lumière là où elles comptent, et ferme le plancher là où le risque l'exige.
Critères de choix par situation
- Plancher extérieur, quai, zone lavée : caillebotis, éventuellement cranté.
- Passerelle au-dessus d'un poste occupé : caillebotis à maille fine, ou tôle sur les zones surplombant le poste.
- Couverture de fosse où les débris ne doivent pas tomber : tôle larmée en trappe, caillebotis là où la ventilation est nécessaire ; les variantes sont décrites dans la fiche sur les couvertures de fosses et regards.
- Marchepied, plancher de véhicule, plateau de remorque : tôle larmée ou emboutie, plus confortable et étanche.
- Sol gras en intérieur, nettoyé à la machine : plancher embouti à collerettes ou caillebotis cranté, selon la nécessité d'évacuer.
À retenir La tôle ferme, le caillebotis laisse passer eau, lumière et air. Le choix se fait sur la fonction principale du plancher, et les solutions mixtes boulonnées sont fréquentes.
Sources : norme EN ISO 14122-2 relative aux plateformes de travail et passerelles des moyens d'accès permanents aux machines ; documentations techniques des fabricants de tôles et de caillebotis.
