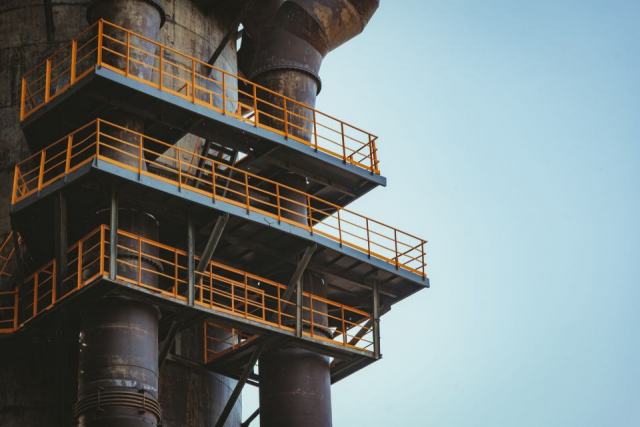

Une plateforme en caillebotis donne un accès permanent et sûr à une machine pour la conduite, le réglage ou l'entretien ; son plancher ajouré se découpe autour des équipements et sa maille se règle sur les plus petites pièces susceptibles de tomber.
Contrairement à une passerelle, qui sert surtout à circuler, une plateforme de machine est un poste de travail. On y dépose des outils, on y démonte des carters, on y manipule des pièces. Ces usages imposent des choix précis sur la maille, les découpes, la résistance aux charges ponctuelles et les fixations, que la fiche passe en revue.
Fonctions d'une plateforme d'entretien
La série EN ISO 14122 traite des moyens d'accès permanents aux machines. Sa première partie aide à choisir entre plateforme, escalier, échelle à marches et échelle fixe selon la fréquence d'accès, la durée d'intervention et les charges transportées. Une intervention régulière, avec outillage et pièces de rechange, oriente vers une plateforme avec escalier plutôt que vers une échelle. La présentation générale de la série figure dans la fiche sur l'EN ISO 14122.
- Conduite et surveillance : accès quotidien, circulation légère, visibilité sur l'équipement.
- Réglage et nettoyage : présence prolongée, produits et eau de lavage, besoin d'écoulement.
- Maintenance lourde : outillage, pièces déposées, parfois appareil de levage au-dessus.
L'accès à la plateforme fait partie de la conception. Un escalier conforme à l'EN ISO 14122-3 se raccorde au plancher sans ressaut, et l'arrivée d'une échelle fixe passe par un portillon à fermeture automatique plutôt que par une simple ouverture dans le garde-corps. La position de cet accès tient compte des itinéraires de fuite : une plateforme longue, ou encombrée par l'équipement, peut justifier deux accès opposés. L'éclairage, enfin, doit permettre de voir la surface du plancher et les éventuels obstacles, en particulier les arêtes de découpe et les seuils.
Ossature et appuis autour d'un équipement
La plateforme s'appuie de préférence sur sa propre ossature, indépendante du bâti de la machine. Un appui direct sur la machine transmet vibrations et dilatations au plancher et complique les démontages. Quand l'implantation l'impose, les liaisons se font par des supports conçus pour cet usage et validés avec le constructeur de l'équipement.
Les poteaux se placent en dehors des zones de dépose des carters et des trajectoires de manutention. Le plan de calepinage du caillebotis découle de cette ossature : chaque panneau repose sur au moins deux appuis parallèles, barres porteuses perpendiculaires à ceux-ci, et les joints entre panneaux tombent sur une traverse.
Découpes, trappes et passages de réseaux
Autour d'une machine, le plancher rencontre des tuyauteries, des chemins de câbles, des arbres de transmission, des poteaux de charpente. Chaque découpe interrompt des barres porteuses ; les barres coupées doivent être reprises par un plat de rive soudé qui redistribue l'effort sur les barres voisines. Une découpe importante peut exiger un appui supplémentaire sous le panneau. Les règles de ces renforts et le relevé des cotes sont détaillés dans la fiche sur les panneaux de caillebotis sur mesure.
Les trappes amovibles donnent accès aux organes situés sous la plateforme. Elles se fabriquent comme des panneaux à part entière, avec leur propre ceinture, et se verrouillent pour ne pas être déplacées par inadvertance. Une trappe ouverte laisse une trémie dans le plancher : la procédure d'intervention prévoit sa protection pendant les travaux.
Charges ponctuelles et outillage déposé
Le tableau de charges d'un caillebotis donne en général deux types de valeurs : une charge uniformément répartie et une charge concentrée sur une surface réduite. Sur une plateforme d'entretien, c'est souvent la seconde qui dimensionne : un pied de cric, une caisse à outils, un moteur déposé sur une palette concentrent l'effort sur quelques barres. Le choix de la hauteur de barre se fait donc à partir des charges réelles prévues par l'exploitant, communiquées au fabricant, et non d'une valeur forfaitaire.
La méthode de lecture de ces tableaux est exposée dans la rubrique mailles, charges et portées. Une charge non prévue à la conception, comme une palette de pièces de rechange stockée en permanence, se signale par un marquage de charge admissible et une consigne écrite.
À retenir Sur une plateforme de machine, la charge concentrée de l'outillage et la taille des pièces qui peuvent tomber fixent la hauteur de barre et la maille, bien plus que la circulation des personnes.
Maille et chute de petites pièces
Une vis ou un écrou qui traverse le plancher devient un projectile pour la personne située dessous, et une pièce perdue dans la machine peut l'endommager. La maille se choisit donc selon ce qui est manipulé sur la plateforme. Les mailles et leurs usages sont comparés dans la fiche sur les mailles de caillebotis.
| Situation sous la plateforme | Risque principal | Réponse habituelle |
|---|---|---|
| Zone sans présence humaine ni équipement sensible | Perte de pièces | Maille courante, plinthe en rive |
| Poste de travail occupé | Chute d'objets sur une personne | Maille serrée, plinthe, éventuellement tôle complémentaire |
| Machine ouverte ou produit alimentaire | Contamination, casse | Plancher plein localement ou bac de récupération |
| Zone de lavage ou d'égouttage | Glissance, rétention d'eau | Maille ouverte pour l'écoulement, surface crantée |
Ces besoins entrent parfois en conflit : une maille très serrée retient les pièces mais aussi les copeaux et l'huile, ce qui augmente la glissance. Un plancher mixte, ajouré sur la circulation et plein au droit des postes de démontage, résout souvent le dilemme.
Vibrations, bruit et tenue des fixations
Une machine en fonctionnement transmet des vibrations à son environnement, même lorsque la plateforme a sa propre ossature, par le sol ou par les réseaux. Un panneau mal fixé finit par vibrer contre son appui, ce qui use les fixations et produit un bruit gênant. Le serrage des crapauds se contrôle périodiquement, et les fixations par boulonnage traversant ou par soudure conviennent mieux aux plateformes soumises à des vibrations durables. Les solutions disponibles et leurs limites sont comparées dans la fiche sur la fixation d'un caillebotis métallique.
Les autres configurations, de la passerelle au chemin en toiture, sont regroupées dans la rubrique applications industrielles.
Sources : EN ISO 14122-1 (choix d'un moyen d'accès fixe entre deux niveaux) ; EN ISO 14122-2 (plateformes de travail et passerelles) ; tableaux de charges des fabricants pour les charges réparties et concentrées.
