Une grille de caniveau en caillebotis ferme un caniveau de drainage par des panneaux posés dans un cadre en cornière ; sa classe de charge, de A15 à F900, se choisit selon le lieu d'implantation et le trafic, d'après les normes EN 1433 et EN 124.
Constitution d'une grille de caniveau en caillebotis

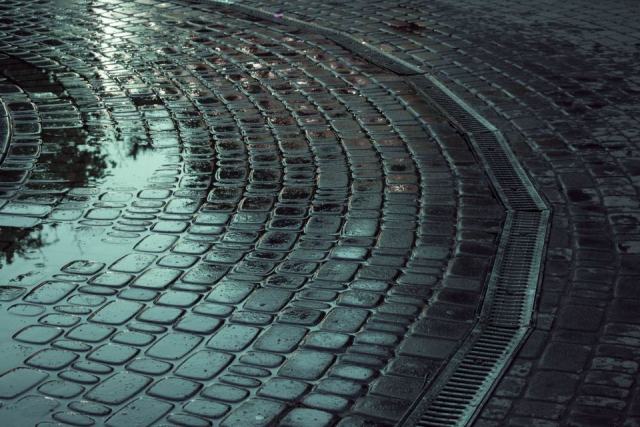

Le système comprend trois éléments. Le caniveau lui-même, coulé en place ou préfabriqué, recueille l'eau. Un cadre en cornière, scellé de part et d'autre de la tranchée, forme l'appui et protège les arêtes du béton. Les grilles en caillebotis, en éléments de longueur courante, se posent dans ce cadre, barres porteuses franchissant la largeur du caniveau.
La portée de la grille est donc la largeur intérieure du caniveau, souvent faible, ce qui permet de reprendre des charges importantes avec des barres de hauteur raisonnable. La hauteur exacte se lit dans les tableaux du fabricant pour la classe et la portée considérées.
Classes de charge des normes EN 1433 et EN 124
La norme EN 1433 traite des caniveaux hydrauliques pour zones de circulation utilisées par les piétons et les véhicules ; la norme EN 124 couvre les dispositifs de couronnement et de fermeture, comme les tampons et les grilles d'avaloirs. Les deux utilisent la même échelle de classes, dont le nombre indique la charge d'essai en kilonewtons.
| Classe | Charge d'essai | Lieux d'installation typiques |
|---|---|---|
| A15 | 15 kN | Zones réservées aux piétons et aux cyclistes |
| B125 | 125 kN | Trottoirs, zones piétonnes, parkings de voitures |
| C250 | 250 kN | Bordures de trottoir et accotements, en limite de chaussée |
| D400 | 400 kN | Chaussées, aires de stationnement pour tous véhicules |
| E600 | 600 kN | Aires soumises à des charges à la roue élevées, quais, zones industrielles |
| F900 | 900 kN | Aires soumises à des charges particulièrement élevées, comme les zones aéroportuaires |
La charge d'essai sert à qualifier le produit ; elle ne représente pas une charge de service. Dans un entrepôt, les chariots élévateurs à bandages pleins concentrent l'effort sur une petite surface et peuvent justifier une classe supérieure à celle qu'indiquerait le seul poids du véhicule. Le raisonnement complet figure dans la fiche sur le caillebotis carrossable.
À retenir La classe de charge se choisit d'après le lieu et le trafic le plus défavorable, pas d'après le trafic habituel. Une grille déclassée par une roue imprévue se déforme puis se déloge du cadre.
Sens des barres et maille selon la circulation
Dans une grille de caniveau, les barres porteuses franchissent la largeur de la tranchée. Les fentes entre barres sont alors parallèles au caniveau. Si la circulation suit l'axe du caniveau, une roue étroite ou un talon peut s'engager dans la fente ; si elle le traverse, les fentes se présentent perpendiculairement au déplacement, ce qui est plus favorable. Sur un parcours piéton, une maille fine réduit ce risque ; devant l'entrée d'un établissement recevant du public, la limite de 2 cm de l'arrêté du 20 avril 2017 s'applique, comme l'explique la fiche sur le caillebotis et l'accessibilité.
Une maille plus ouverte améliore la capacité d'absorption de la grille et limite le colmatage par les feuilles. Le choix met donc en balance débit d'eau, confort de circulation et exigences d'accessibilité.
Cadre scellé, jeu de pose et bruit
Le cadre est l'élément qui travaille le plus. Sous chaque passage de roue, il reçoit un choc transmis par la grille. Un scellement insuffisant fissure le béton de rive, puis le cadre se décolle et la grille se met à claquer. Les cornières se munissent de pattes d'ancrage, se calent au niveau du sol fini et se bétonnent avec soin.
- Jeu entre grille et cadre limité, pour éviter le battement et le ressaut.
- Appui continu sur toute la longueur, sans point dur.
- Arêtes de la tranchée protégées par la cornière sur toute leur hauteur.
- Joints entre grilles successives alignés avec les éventuels joints du caniveau.
Verrouillage antivol et protection contre la corrosion
Une grille libre peut être volée, soulevée par une roue qui la prend en biais ou déplacée par un balayage mécanique. Les systèmes de verrouillage relient la grille au cadre par une barrette ou un boulon accessible depuis la surface. Leur nombre dépend de la longueur de l'élément et du trafic.
Les grilles et les cadres sont généralement en acier galvanisé à chaud après fabrication. Le zinc protège l'acier dans la plupart des ambiances extérieures, mais les sels de déverglaçage et les eaux chargées accélèrent sa consommation. Les principes de cette protection et la retouche des coupes sont exposés dans la fiche sur le caillebotis galvanisé.
Dans les zones de lavage ou en bordure de quais exposés aux embruns, l'inox ou un galvanisé de forte épaisseur prolonge la durée de service. Le choix se fait pour la grille et le cadre ensemble, puisque l'usure d'un seul des deux suffit à rendre l'ouvrage bruyant et instable.
Grilles standard ou fabriquées sur mesure
Les grilles standard se déclinent par largeur de caniveau et par longueur d'élément ; elles se remplacent facilement et s'approvisionnent vite. Le sur mesure se justifie pour un caniveau existant de largeur atypique, une courbe, un angle ou une découpe autour d'un regard. Les dimensions standard des caillebotis permettent souvent d'adapter le cadre plutôt que la grille, ce qui simplifie les remplacements ultérieurs. Les autres applications sont présentées dans la rubrique usages industriels.
Trois questions sur les grilles de caniveau en caillebotis
- Une grille de classe A15 suffit-elle dans une cour d'usine ?
- Non, dès que des véhicules peuvent y circuler. La classe A15 vise les zones réservées aux piétons et aux cyclistes. Une cour où passent camionnettes, chariots ou poids lourds demande une classe adaptée au trafic le plus lourd.
- Pourquoi la grille claque-t-elle au passage des véhicules ?
- Le plus souvent, le cadre n'est plus en appui continu ou le jeu de pose est trop grand. Recaler la grille ne suffit pas toujours : un cadre décollé du béton se reprend en démolissant et en refaisant le scellement.
- Comment limiter le colmatage d'une grille à maille fine ?
- Par un nettoyage régulier de la surface et du fond du caniveau, et par le choix d'une maille aussi ouverte que l'autorisent la circulation et l'accessibilité. Un débourbeur ou un décanteur placé en aval retient les dépôts avant le réseau.
Sources : norme EN 1433 (caniveaux hydrauliques pour zones de circulation utilisées par les piétons et les véhicules) ; norme EN 124 (dispositifs de couronnement et de fermeture) ; arrêté du 20 avril 2017 pour les cheminements accessibles ; EN ISO 1461 pour la galvanisation.
